1280x1024/640x512 ನೆಟ್ವರ್ಕ್ ಮತ್ತು ಡಿಜಿಟಲ್ ಡ್ಯುಯಲ್ output ಟ್‌ಪುಟ್ ಎಸ್‌ಡಬ್ಲ್ಯುಐಆರ್ ಕ್ಯಾಮೆರಾ ಮಾಡ್ಯೂಲ್
ವಿವರಣೆ
ಮಾದರಿ | ಎಸ್‌ಜಿ - SWZ12ND2 - 17510 | Sg - swz06nd2 - 17510 | |
ಸಂವೇದಕ | ಚಿತ್ರ ಸಂವೇದಕ | 1/2 ″ ಸೋನಿ ಇಂಗಾಸ್ ಗ್ಲೋಬಲ್ ಶಟರ್ SWIR SENSOR IMX990 | 1/4 ″ ಸೋನಿ ಇಂಗಾಸ್ ಗ್ಲೋಬಲ್ ಶಟರ್ SWIR SENSOR IMX991 |
| ಪರಿಣಾಮಕಾರಿ ಪಿಕ್ಸೆಲ್‌ಗಳು | ಅಂದಾಜು. 1.34 ಎಂಪಿ | ಅಂದಾಜು. 0.34 ಎಂಪಿ | |
| ಪಿಕ್ಸೆಲ್ ಗಾತ್ರ | 5μm | ||
ಮಸೂರ | ಪ್ರತಿಕ್ರಿಯೆ ತರಂಗಾಂತರ | 1000 ~ 1700nm | |
| ಐಸಿಆರ್ | ಬೆಂಬಲ 2 ವಿಧಾನಗಳು: ವೈಡ್ ಬ್ಯಾಂಡ್: 1000 ~ 1700nmnarrow ಬ್ಯಾಂಡ್: 1450 ~ 1700nm | ||
| ಫೇಶ | 17 ಎಂಎಂ ~ 510 ಎಂಎಂ, 30 ಎಕ್ಸ್ ಆಪ್ಟಿಕಲ್ ಜೂಮ್ | ||
| ದ್ಯುತಿರಂಧ್ರ | F2.8 ~ F5.5 | ||
| ದೃಷ್ಟಿಕೋನ | ಎಚ್: 21.3 ° ~ 0.71 °, ವಿ: 17.1 ° ~ 0.57 °, ಡಿ: 27.1 ° ~ 0.92 ° | ಎಚ್: 11.6 ° ~ 0.37 °, ವಿ: 9.3 ° ~ 0.3 °, ಡಿ: 14.8 ° ~ 0.47 ° | |
| ಫೋಕಸ್ ದೂರವನ್ನು ಮುಚ್ಚಿ | 1 ಮೀ ~ 10 ಮೀ (ಅಗಲ ~ ಟೆಲಿ) | ||
| ಜೂಮ್ ವೇಗ | ಅಂದಾಜು. 7 ಸೆ (ಆಪ್ಟಿಕಲ್ ವೈಡ್ ~ ಟೆಲಿ) | ||
ವೀಡಿಯೊ | ಸಂಕೋಚನ | H.265/H.264/H.264H/MJPEG | |
| ಪರಿಹಲನ | 25/30/50/60fps@1280 × 1024 | 25/30/50/60fps@640 × 512 | |
| ವೀಡಿಯೊ ಬಿಟ್ ದರ | 32kbps ~ 16mbps | ||
| ಆವಿಷ್ಕಾರ | ಎಎಸಿ / ಎಂಪಿ 2 ಎಲ್ 2 | ||
| ಎಲ್ವಿಡಿಎಸ್ ವಿಡಿಯೋ | 25/30/50/60fps@2mp (1920 × 1080) | ||
ಜಾಲ | ಸಂಗ್ರಹಣೆ | ಟಿಎಫ್ ಕಾರ್ಡ್ (256 ಜಿಬಿ), ಎಫ್ಟಿಪಿ, ಎನ್ಎಎಸ್ | |
| ನೆಟ್ವರ್ಕ್ ಪ್ರೋಟೋಕಾಲ್ | ಒಎನ್‌ವಿಐಎಫ್, ಎಚ್‌ಟಿಟಿಪಿ, ಎಚ್‌ಟಿಟಿಪಿಎಸ್, ಐಪಿವಿ 4, ಐಪಿವಿ 6, ಆರ್‌ಟಿಎಸ್‌ಪಿ, ಡಿಡಿಎನ್‌ಎಸ್, ಆರ್‌ಟಿಪಿ, ಟಿಸಿಪಿ, ಯುಡಿಪಿ | ||
| ಬಹುಕೋಶ | ಬೆಂಬಲ | ||
| ಫರ್ಮ್‌ವೇರ್ ಅಪ್‌ಗ್ರೇಡ್ (ಎಲ್ವಿಡಿಎಸ್) | ನೆಟ್ವರ್ಕ್ ಪೋರ್ಟ್ ಮೂಲಕ ಫರ್ಮ್‌ವೇರ್ ಅನ್ನು ಮಾತ್ರ ಅಪ್‌ಗ್ರೇಡ್ ಮಾಡಬಹುದು | ||
| ಸಾಮಾನ್ಯ ಘಟನೆಗಳು | ಚಲನೆ, ಟ್ಯಾಂಪರ್, ಎಸ್‌ಡಿ ಕಾರ್ಡ್, ನೆಟ್ವರ್ಕ್ | ||
| ಐವಿಎಸ್ | ಟ್ರಿಪ್‌ವೈರ್, ಕ್ರಾಸ್ ಬೇಲಿ ಪತ್ತೆ, ಒಳನುಗ್ಗುವಿಕೆ, ಪರಿತ್ಯಕ್ತ ವಸ್ತು, ವೇಗದ - ಚಲಿಸುವ, ಪಾರ್ಕಿಂಗ್ ಪತ್ತೆ, ಜನಸಂದಣಿಯನ್ನು ಒಟ್ಟುಗೂಡಿಸುವ ಅಂದಾಜು, ಕಾಣೆಯಾದ ವಸ್ತು, ಅಸಹ್ಯಕರ ಪತ್ತೆ. | ||
| ಶಬ್ದ ಇಳಿಕೆ | 2 ಡಿ/3 ಡಿ | ||
| ಮಾನ್ಯತೆ ಕ್ರಮ | ಕೈಪಿಡಿ, ಸ್ವಯಂ, ದ್ಯುತಿರಂಧ್ರ ಆದ್ಯತೆ, ಶಟರ್ ಆದ್ಯತೆ | ||
| ಮಾನ್ಯತೆ ಪರಿಹಾರ | ಬೆಂಬಲ | ||
| ದಾಟಲು | 1/1 ~ 1/30000 ಸೆ | ||
| ಫೋಕಸ್ ಮೋಡ್ | ಆಟೋ/ಮ್ಯಾನುಯಲ್/ಸೆಮಿ ಆಟೋ | ||
| ವಿದ್ಯುದಾವದ | ಬೆಂಬಲ | ||
| ಶಾಖ ಮಬ್ಬು ಕಡಿತ | ಬೆಂಬಲ | ||
| ಅಡ್ಡಿ | ಬೆಂಬಲ | ||
| EIS | ಬೆಂಬಲ | ||
| ಅಂಕಿ -ಜೂಮ್ | 16x | ||
| ಬಾಹ್ಯ ನಿಯಂತ್ರಣ | ಟಿಟಿಎಲ್ | ||
| ಅಂತರಸಂಪರ | 4 ಪಿನ್ ಈಥರ್ನೆಟ್ ಪೋರ್ಟ್, 6 ಪಿನ್ ಸೀರಿಯಲ್ ಮತ್ತು ಪವರ್ ಪೋರ್ಟ್, 5 ಪಿನ್ ಆಡಿಯೊ ಪೋರ್ಟ್ .30 ಪಿನ್ ಎಲ್ವಿಡಿಗಳು | ||
| ಸಂವಹನ ಪ್ರೋಟೋಕಾಲ್ | ಸೋನಿ ವಿಸ್ಕಾ, ಪ್ಲೆಕೊ ಡಿ/ಪಿ | ||
| ಕಾರ್ಯಾಚರಣಾ ಪರಿಸ್ಥಿತಿಗಳು | - 30 ~+60 ° C/20%~ 80%RH | ||
| ಶೇಖರಣಾ ಪರಿಸ್ಥಿತಿಗಳು | - 40 ~+70 ° C/20%~ 95%RH | ||
| ವಿದ್ಯುತ್ ಸರಬರಾಜು | ಡಿಸಿ 12 ವಿ | ||
| ವಿದ್ಯುತ್ ಬಳಕೆ (ಟಿಬಿಡಿ) | ಎವಿಜಿ: 6 ಡಬ್ಲ್ಯೂ; ಗರಿಷ್ಠ: 11W | ||

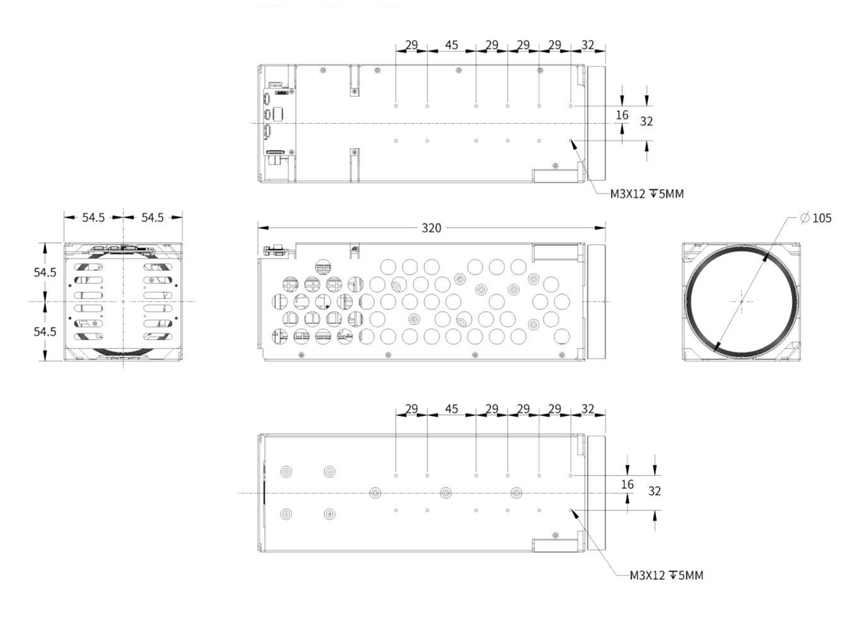

| ಆಯಾಮಗಳು (l*w*h) | ಅಂದಾಜು. 320 ಎಂಎಂ*109 ಎಂಎಂ*109 ಮಿಮೀ | ||
| ತೂಕ | 3.1 ಕೆಜಿ | ||
ನೆಟ್ವರ್ಕ್ ಸಂಪರ್ಕಸಾಧನ
| ವಿಧ | ಪಿನ್ ಸಂಖ್ಯೆ | ಪಿನ್ ಹೆಸರು | ವಿವರಣೆ |
| J2_4pin ಈಥರ್ನೆಟ್ ಇಂಟರ್ಫೇಸ್ | 1 | Ethrx - | ಅಡಾಪ್ಟಿವ್ ಈಥರ್ನೆಟ್ ಪೋರ್ಟ್, ಇಂಟರ್ನೆಟ್ ಆರ್ಎಕ್ಸ್ - |
| 2 | Etrx+ | ಅಡಾಪ್ಟಿವ್ ಈಥರ್ನೆಟ್ ಪೋರ್ಟ್, ಇಂಟರ್ನೆಟ್ ಆರ್ಎಕ್ಸ್+ | |
| 3 | Ethtx - | ಅಡಾಪ್ಟಿವ್ ಈಥರ್ನೆಟ್ ಪೋರ್ಟ್, ಇಂಟರ್ನೆಟ್ ಟಿಎಕ್ಸ್ - | |
| 4 | Ethtx+ | ಅಡಾಪ್ಟಿವ್ ಈಥರ್ನೆಟ್ ಪೋರ್ಟ್, ಇಂಟರ್ನೆಟ್ ಟಿಎಕ್ಸ್+ | |
| J3_6pin ಪವರ್ ಮತ್ತು uart ಇಂಟರ್ಫೇಸ್ | 1 | Dc_in | ಡಿಸಿ 12 ವಿ |
| 2 | ಕಸ | ಕಸ | |
| 3 | ಆರ್ಎಕ್ಸ್ಡಿ 1 | ಟಿಟಿಎಲ್ ಮಟ್ಟ 3.3 ವಿ, ಪೆಲ್ಕೊ ಪ್ರೋಟೋಕಾಲ್ | |
| 4 | ಟಿಎಕ್ಸ್ಡಿ 1 | ಟಿಟಿಎಲ್ ಮಟ್ಟ 3.3 ವಿ, ಪೆಲ್ಕೊ ಪ್ರೋಟೋಕಾಲ್ | |
| 5 | Rxd0 | ಟಿಟಿಎಲ್ ಮಟ್ಟ 3.3 ವಿ, ವಿಸ್ಕಾ ಪ್ರೋಟೋಕಾಲ್ | |
| 6 | TXD0 | ಟಿಟಿಎಲ್ ಮಟ್ಟ 3.3 ವಿ, ವಿಸ್ಕಾ ಪ್ರೋಟೋಕಾಲ್ | |
| J1_5pin ಆಡಿಯೊ ಇಂಟರ್ಫೇಸ್ | 1 | ಆಡಿಯೊ_ out ಟ್ | ಆಡಿಯೊ Out ಟ್ (ಲೈನ್ .ಟ್) |
| 2 | ಕಸ | ಕಸ | |
| 3 | ಆಡಿಯೊ_ಇನ್ | ಆಡಿಯೋ ಇನ್ (ಲೈನ್ ಇನ್) | |
| 4 | ಕಸ | ಕಸ | |
| 5 | NC | NC |
ಎಲ್ವಿಡಿಎಸ್ ಇಂಟರ್ಫೇಸ್
| ಬಂದರು | ಸಂಖ್ಯೆ | ಪಿನ್ ಹೆಸರು | ವಿವರಣೆ |
| ಜೆ 4_30 ಪಿನ್ ಎಲ್ವಿಡಿಎಸ್ ಇಂಟರ್ಫೇಸ್ (ಸೋನಿ 30 ಪಿನ್ ಡಿಜಿಟಲ್ ಇಂಟರ್ಫೇಸ್ನಂತೆಯೇ) | 1 | NC | NC |
| 2 | NC | ||
| 3 | NC | ||
| 4 | NC | ||
| 5 | NC | ||
| 6 | NC | ||
| 7 | NC | ||
| 8 | NC | ||
| 9 | ಕಸ | ಕಸ | |
| 10 | ಕಸ | ||
| 11 | ಕಸ | ||
| 12 | ಕಸ | ||
| 13 | DC | ಡಿಸಿ output ಟ್‌ಪುಟ್ (ಡಿಸಿ+7 ವಿ ~+12 ವಿ) | |
| 14 | DC | ||
| 15 | DC | ||
| 16 | DC | ||
| 17 | DC | ||
| 18 | Uart1_tx | ಟಿಟಿಎಲ್ ಮಟ್ಟ 3.3 ವಿ, ವಿಸ್ಕಾ ಪ್ರೋಟೋಕಾಲ್, ಜೆ 3_6 ಪಿನ್ ಪೋರ್ಟ್ನಲ್ಲಿ ಟಿಎಕ್ಸ್ಡಿ 0 ಗೆ ಇದು. ಆದರೆ ಒಂದೇ ಸಮಯದಲ್ಲಿ ಸಂಪರ್ಕಿಸಲು ಸಾಧ್ಯವಿಲ್ಲ. | |
| 19 | Uart1_rx | ಟಿಟಿಎಲ್ ಮಟ್ಟ 3.3 ವಿ, ವಿಸ್ಕಾ ಪ್ರೋಟೋಕಾಲ್, ಜೆ 3_6 ಪಿನ್ ಪೋರ್ಟ್ನಲ್ಲಿ ಆರ್ಎಕ್ಸ್ಡಿ 0 ಗೆ ಇದು. ಆದರೆ ಒಂದೇ ಸಮಯದಲ್ಲಿ ಸಂಪರ್ಕಿಸಲು ಸಾಧ್ಯವಿಲ್ಲ. | |
| 20 | ಕಸ | ಕಸ | |
| 21 | Txout0 - | ||
| 22 | Txout0+ | ||
| 23 | Txout1 - | ||
| 24 | Txout1+ | ||
| 25 | Txout2 - | ||
| 26 | Txout2+ | ||
| 27 | Txoutclk - | ||
| 28 | Txoutclk+ | ||
| 29 | Txout3 - | ||
| 30 | Txout3+ |
