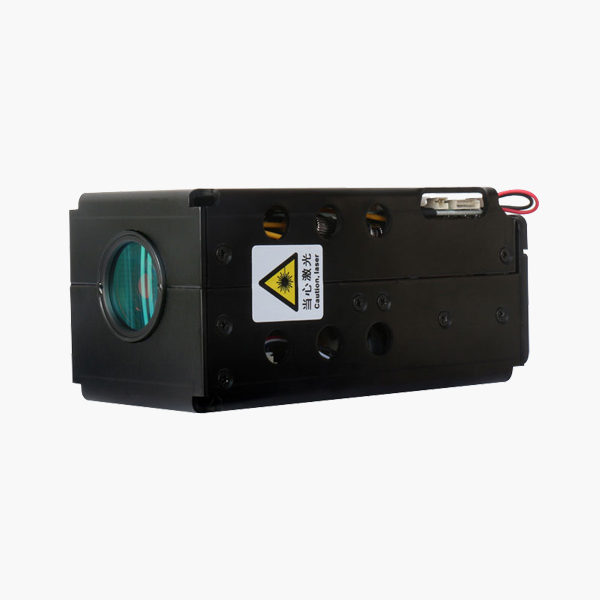

2000 ಮೀ ದೂರ 940 ಎನ್ಎಂ ಇನ್ಫ್ರಾರೆಡ್ ಲೇಸರ್ ಇಲ್ಯುಮಿನೇಟರ್ ಮಾಡ್ಯೂಲ್

ಮಾದರಿ

ಎಸ್‌ಜಿ -IR940 -2K

ಪರಿಣಾಮಕಾರಿ ದೂರ

0002000 ಮೀ

ಕ್ರಮ

ಫೈಬರ್ ಕಪ್ಲಿಂಗ್ ಈಲ್ (ಎಡ್ಜ್ ಎಮಿಟಿಂಗ್ ಲೇಸರ್)

ತರಂಗಾಂತರ

940 ± 5nm

ಇನ್ಪುಟ್ ಪವರ್

≤40W

ಲೇಸರ್ ಚಿಪ್ ಶಕ್ತಿ

14W

ಬೆಳಕಿನ ಶಕ್ತಿ

≥12W

ಲೇಸರ್ ಕಿರಣದ ಕೋನ

ದೂರದ ಕೋನ 0.8 °, ಪರಿಣಾಮಕಾರಿ ದೂರ> 2000 ಮೀ, ಕಿರಣದ ಸ್ಪಾಟ್ ವ್ಯಾಸ ＜ φ28 ಮೀ

70 °, ಪರಿಣಾಮಕಾರಿ ದೂರ> 40 ಮೀ, ಕಿರಣದ ಸ್ಪಾಟ್ ವ್ಯಾಸ ＜ φ56 ಮೀ

ನಿಯಂತ್ರಣ ಕ್ರಮ

Uart_ttl, rs - 485, ಕೈಪಿಡಿ

ಸಂವಹನ ಸಂಪರ್ಕ

ಆರ್ಎಸ್ - 485, ಟಿಟಿಎಲ್ 232, ಹಸ್ತಚಾಲಿತ ನಿಯಂತ್ರಣ

ಸಂವಹನ ಪ್ರೋಟೋಕಾಲ್

ಪೆಲ್ಕೊ - ಡಿ (9600 ಬಿಪಿಎಸ್)

ಕಾರ್ಯನಿರತ

ಮುಂದುವರೆಯಿತು

ಸೇವಾ ಜೀವನ

> 20000 ಗಂ

ಇನ್ಪುಟ್ ಪವರ್

ಡಿಸಿ 24 ವಿ ± 10%, 1.4 ಎ ​​± 0.2 ಎ

ಕಾರ್ಯಾಚರಣಾ ತಾಪಮಾನ

- 35 ° C ~+55 ° C

ಶೇಖರಣಾ ತಾಪಮಾನ

- 40 ° C ~+85 ° C

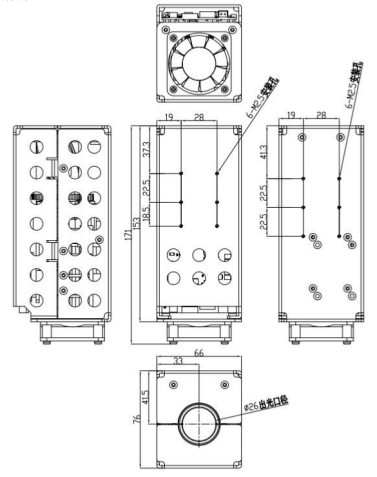

ಆಯಾಮ

171 ಮಿಮೀ*66 ಎಂಎಂ*76 ಮಿಮೀ

ತೂಕ

650 ಗ್ರಾಂ
